Cách Kết Nối Cân Điện Tử Với Đèn Báo 3 Màu

Cách kết nối cân điện tử với đèn báo 3 màu, hướng dẫn về nguyên lý, sơ đồ kết nối và những lưu ý quan trọng khi lắp đặt trong hệ thống

Trong các nhà máy, xưởng sản xuất và dây chuyền đóng gói, việc kiểm tra sản phẩm thiếu – đạt – thừa trọng lượng thường phải thực hiện liên tục. Nếu chỉ nhìn vào con số trên màn hình cân, người vận hành có thể mất nhiều thời gian và dễ xảy ra sai sót.

Một giải pháp hiệu quả là kết nối cân điện tử với đèn báo 3 màu để hệ thống tự động hiển thị trạng thái sản phẩm.

Ví dụ:

Đèn đỏ → Thiếu

Đèn xanh → Đạt

Đèn vàng → Thừa

Khi kết hợp thêm Hi-Lo-OK, Relay hoặc còi cảnh báo, cân có thể trở thành một hệ thống kiểm tra trọng lượng trực quan, phù hợp với nhiều dây chuyền sản xuất.

Cân điện tử kết nối đèn báo 3 màu là gì?

Cân điện tử kết nối đèn báo 3 màu là hệ thống cân được thiết kế để xuất tín hiệu trạng thái trọng lượng sang một thiết bị cảnh báo bên ngoài.

Thông thường, đầu cân sẽ có chức năng Hi-Lo-OK.

Khi sản phẩm được đặt lên cân, đầu cân sẽ so sánh trọng lượng thực tế với các giới hạn đã cài đặt.

Ví dụ:

Trạng thái         Điều kiện                                          Đèn báo

LO                   Nhỏ hơn giới hạn thấp                        Đỏ

OK                   Nằm trong khoảng cho phép              Xanh

HI                    Lớn hơn giới hạn cao                         Vàng

Như vậy, người vận hành chỉ cần quan sát đèn mà không nhất thiết phải đọc chính xác con số trên màn hình.

Nguyên lý kết nối cân điện tử với đèn báo 3 màu

Sơ đồ nguyên lý tổng quát:

Loadcell → Đầu cân → Hi-Lo-OK → Ngõ ra tín hiệu/Relay → Đèn báo 3 màu

Có thể hiểu theo 4 bước:

Bước 1: Loadcell đo trọng lượng

Khi sản phẩm đặt lên bàn cân, loadcell sẽ cảm nhận lực tác động.

Loadcell chuyển đổi lực này thành tín hiệu điện và gửi về đầu cân.

Bước 2: Đầu cân xử lý trọng lượng

Đầu cân nhận tín hiệu từ loadcell và tính toán trọng lượng.

Ví dụ:

Trọng lượng thực tế: 9,95 kg

Bước 3: So sánh với giới hạn Hi-Lo-OK

Người dùng đã cài đặt:

LO: 9,8 kg

OK: 9,8 – 10,2 kg

HI: trên 10,2 kg

Với trọng lượng 9,95 kg:

9,95 kg → OK

Bước 4: Xuất tín hiệu sang đèn

Đầu cân xuất tín hiệu tương ứng đến Relay hoặc mạch điều khiển.

Đèn báo chuyển sang màu tương ứng.

LO → Đỏ

OK → Xanh

HI → Vàng

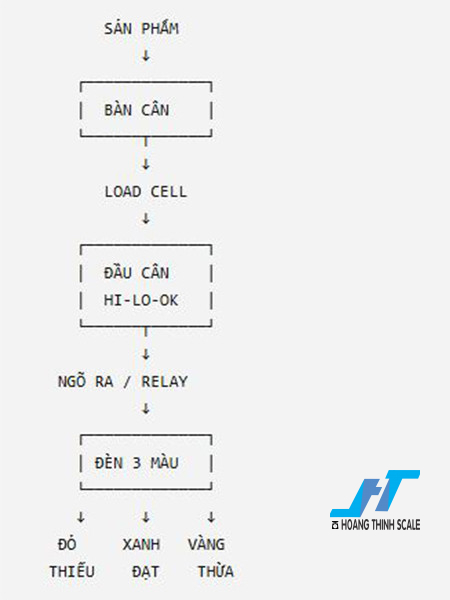

Sơ đồ kết nối cân với đèn báo 3 màu

Một hệ thống cơ bản có thể bố trí như sau:

Đây là sơ đồ nguyên lý, không phải sơ đồ đấu dây chân terminal cụ thể.

Mỗi model đầu cân có thể sử dụng cách bố trí chân tín hiệu, điện áp và phương thức xuất tín hiệu khác nhau. Vì vậy, khi đấu thực tế cần kiểm tra tài liệu kỹ thuật của đúng model đầu cân.

Các thiết bị cần chuẩn bị

Để xây dựng hệ thống cân kết nối đèn báo 3 màu, thông thường cần:

1. Cân điện tử

Có thể sử dụng:

Cân bàn điện tử.

Cân sàn điện tử.

Cân kiểm tra trọng lượng.

Cân đóng gói.

Cân đếm.

Cân chuyên dụng theo dây chuyền.

Quan trọng nhất là đầu cân phải hỗ trợ chức năng Hi-Lo-OK hoặc có ngõ ra phù hợp.

2. Loadcell

Loadcell phải có tải trọng phù hợp với bàn cân và sản phẩm.

Ví dụ cân 100 kg có thể sử dụng cấu hình loadcell phù hợp với tải trọng và thiết kế cơ khí của cân.

3. Đèn báo 3 màu

Có thể sử dụng:

Đèn tháp 3 màu.

Đèn LED báo trạng thái.

Đèn cảnh báo công nghiệp.

Đèn có tích hợp còi.

4. Relay

Relay có thể được sử dụng làm phần tử trung gian giữa đầu cân và đèn báo nếu đầu cân không thể điều khiển trực tiếp tải của đèn.

5. Nguồn điện

Nguồn điện phải phù hợp với thông số của đèn, Relay và thiết bị điều khiển.

Không nên đấu trực tiếp nguồn điện vào ngõ ra đầu cân khi chưa xác định rõ thông số kỹ thuật.

Cách kết nối cân điện tử với đèn báo 3 màu

Bước 1: Xác định đầu cân có chức năng Hi-Lo-OK

Trước tiên cần kiểm tra model đầu cân đang sử dụng.

Tìm trong tài liệu kỹ thuật các thông tin như:

Hi-Lo-OK.

Check weighing.

Comparator.

Relay output.

HI/LO output.

Control output.

Setpoint.

Alarm output.

Nếu đầu cân không có chức năng hoặc ngõ ra phù hợp, cần sử dụng thêm bộ điều khiển trung gian.

Bước 2: Cài đặt giới hạn trọng lượng

Ví dụ doanh nghiệp cần kiểm tra sản phẩm tiêu chuẩn 10 kg.

Có thể thiết lập:

LO = 9,8 kg

HI = 10,2 kg

Khi đó:

Dưới 9,8 kg → LO.

Từ 9,8 đến 10,2 kg → OK.

Trên 10,2 kg → HI.

Khoảng giới hạn thực tế cần căn cứ vào tiêu chuẩn sản phẩm của doanh nghiệp.

Bước 3: Xác định ngõ ra của đầu cân

Đây là bước rất quan trọng.

Cần kiểm tra tài liệu của đầu cân để biết:

Có bao nhiêu ngõ ra?

Ngõ ra là Relay hay transistor?

Điện áp cho phép bao nhiêu?

Dòng điện tối đa bao nhiêu?

Ngõ ra thường đóng hay thường mở?

Có ngõ riêng cho LO/OK/HI hay không?

Không nên dựa vào màu dây để đoán chức năng của chân kết nối.

Phải xác định chân tín hiệu theo đúng sơ đồ của nhà sản xuất.

Bước 4: Kết nối tín hiệu LO – OK – HI

Về nguyên lý, có thể phân bổ:

LO → Relay 1 → Đèn đỏ

OK → Relay 2 → Đèn xanh

HI → Relay 3 → Đèn vàng

Khi trạng thái thay đổi, Relay tương ứng sẽ đóng/ngắt để điều khiển đèn.

Tuy nhiên, đây chỉ là nguyên lý kết nối.

Một số đầu cân có thể có ngõ ra Relay tích hợp, trong khi một số model khác chỉ cung cấp tín hiệu logic hoặc giao tiếp cần bộ điều khiển trung gian.

Do đó, sơ đồ đấu dây thực tế phải dựa trên model đầu cân cụ thể.

Bước 5: Cấp nguồn cho đèn báo

Đèn báo phải được cấp nguồn đúng theo thông số của nhà sản xuất.

Ví dụ một hệ thống có thể sử dụng:

Đầu cân → Relay → Nguồn → Đèn

Trong trường hợp đèn có công suất lớn hoặc sử dụng điện áp khác với ngõ ra của đầu cân, Relay sẽ giúp cách ly và điều khiển tải.

Đây là lý do không nên đấu trực tiếp đèn vào đầu cân nếu chưa kiểm tra khả năng chịu tải của ngõ ra.

Bước 6: Kiểm tra từng trạng thái

Sau khi hoàn thành kết nối, cần kiểm tra lần lượt.

Kiểm tra trạng thái LO

Đặt sản phẩm có trọng lượng thấp hơn giới hạn.

Ví dụ:

9,5 kg

Kết quả mong muốn:

LO → Đèn đỏ

Kiểm tra trạng thái OK

Đặt sản phẩm trong khoảng tiêu chuẩn.

Ví dụ:

10,0 kg

Kết quả:

OK → Đèn xanh

Kiểm tra trạng thái HI

Đặt sản phẩm có trọng lượng cao hơn giới hạn.

Ví dụ:

10,5 kg

Kết quả:

HI → Đèn vàng

Nếu màu đèn không đúng trạng thái, cần kiểm tra lại logic đấu nối hoặc cài đặt ngõ ra.

Có thể kết nối còi cảnh báo với cân không?

Có.

Ngoài đèn báo 3 màu, cân điện tử có thể được thiết kế để kết nối với còi cảnh báo.

Ví dụ:

LO → Đèn đỏ + còi

OK → Đèn xanh

HI → Đèn vàng + còi

Điều này đặc biệt hữu ích trong nhà máy có nhiều tiếng ồn.

Nhân viên không cần liên tục nhìn vào màn hình cân mà vẫn có thể nhận biết khi sản phẩm nằm ngoài giới hạn.

Ứng dụng của cân kết nối đèn báo 3 màu

Kiểm tra sản phẩm đóng gói

Ví dụ:

Bao gạo, Bao bột, Thức ăn chăn nuôi, Thực phẩm, Nông sản.Hóa chất.

Cân kiểm tra nhanh sản phẩm có đủ trọng lượng hay không.

Kiểm tra QC

Nhân viên QC có thể sử dụng đèn báo để phân biệt:

Đỏ → Không đạt

Xanh → Đạt

Vàng → Cần xử lý

Kiểm tra thành phẩm

Cân được bố trí ở cuối dây chuyền để kiểm tra trọng lượng trước khi đóng thùng hoặc xuất kho.

Phân loại sản phẩm

Khi kết hợp Relay và PLC, tín hiệu Hi-Lo-OK có thể được sử dụng để điều khiển cơ cấu phân loại.

Những lỗi thường gặp khi đấu đèn 3 màu với cân

1. Chọn đầu cân không có ngõ ra phù hợp

Đây là lỗi khá phổ biến.

Không phải đầu cân nào cũng có thể kết nối trực tiếp với đèn 3 màu.

2. Đấu nhầm chân tín hiệu

Mỗi model có sơ đồ chân khác nhau.

Không nên tự xác định chân chỉ dựa vào màu dây.

3. Đèn sử dụng điện áp khác

Ví dụ đầu cân xuất tín hiệu điều khiển nhưng đèn sử dụng nguồn điện áp khác.

Khi đó có thể cần Relay hoặc bộ chuyển đổi phù hợp.

4. Cài sai giới hạn Hi-Lo-OK

Nếu giới hạn LO/HI cài sai, hệ thống sẽ báo trạng thái không chính xác.

5. Đèn hiển thị sai màu

Có thể do:

Đấu nhầm ngõ ra.

Cài đặt logic sai.

Relay đấu sai.

Thứ tự dây đèn không đúng.

Cấu hình đầu cân không phù hợp.

Lưu ý an toàn khi kết nối cân với đèn báo

Đây là phần rất quan trọng khi lắp đặt thực tế.

Không nên đấu dây theo suy đoán.

Trước khi kết nối cần xác định:

Model chính xác của đầu cân.

Sơ đồ chân tín hiệu.

Loại ngõ ra.

Điện áp ngõ ra.

Dòng điện tối đa.

Điện áp của đèn.

Công suất của đèn.

Có cần Relay trung gian hay không.

Nếu hệ thống sử dụng điện áp cao như 220V, nên để kỹ thuật viên điện thực hiện việc đấu nối và kiểm tra an toàn.

Nên chọn loại cân nào để kết nối đèn báo 3 màu?

Tùy ứng dụng, có thể lựa chọn:

Cân bàn Hi-Lo-OK

Phù hợp với sản phẩm có kích thước và trọng lượng vừa phải.

Cân sàn Hi-Lo-OK

Phù hợp với hàng hóa lớn, bao nguyên liệu hoặc pallet.

Cân kiểm tra trọng lượng

Phù hợp với dây chuyền cần kiểm tra sản phẩm liên tục.

Cân đóng gói

Phù hợp với sản phẩm cần kiểm tra trọng lượng sau quá trình đóng gói.

Cân đếm

Có thể ứng dụng khi doanh nghiệp cần kiểm soát số lượng kết hợp trọng lượng, tùy cấu hình đầu cân.

Cân điện tử kết nối đèn báo 3 màu Hoàng Thịnh

Cân Điện Tử Hoàng Thịnh cung cấp các giải pháp cân kiểm tra trọng lượng, cân Hi-Lo-OK và cân kết nối đèn cảnh báo 3 màu cho nhiều nhu cầu sản xuất.

Hệ thống có thể được thiết kế theo nhu cầu thực tế:

Cân báo thiếu – đủ – thừa.

Cân Hi-Lo-OK.

Cân kết nối đèn 3 màu.

Cân kết nối còi cảnh báo.

Cân kết nối Relay.

Cân kết nối PLC.

Cân kiểm tra sản phẩm.

Cân kiểm tra đóng gói.

Cân kiểm tra trên dây chuyền.

Bạn có thể tham khảo thêm danh mục:

Cân kiểm tra có đèn cảnh báo 3 màu

hoặc bài viết:

Cân Điện Tử Kết Nối Đèn Báo 3 Màu – Hi-Lo-OK

để hiểu thêm về nguyên lý và các cấu hình ứng dụng.
